HX810/HX830消防設備電源監控模塊
功能特點
-可實現對消防設備電源的電壓、電流以及開關狀態的檢測
-具備對消防設備電源過壓、欠壓、缺相、供電中斷、過載等報警
-支持自動報警功能，報警發生時專有報警指示燈閃爍；
-由監控主機消防兩總線24V供電，超低功耗設計
-35mm導軌式安裝體積小巧節約安裝空間
-用戶通過手持編碼器編程設置電壓、電流參數，現場應用方便
-采用消防兩總線與監控主機通信，接線方便，抗干擾能力強

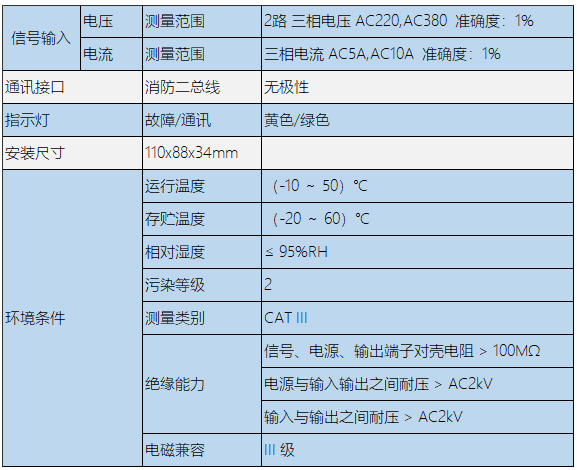

技術參數

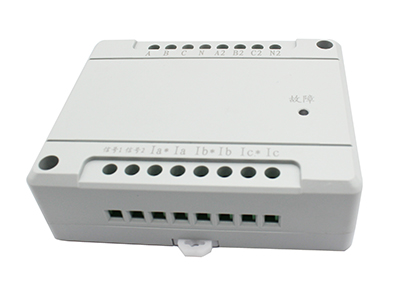

產品規格
產品尺寸圖
典型接線圖
上圖中：U1A,U1B,U1C,UIN為主電電壓監測輸入，額定輸入3*220/380；
U2A,U2B,U2C,U2N為備電電壓監測輸入，額定輸入3*220/380；
IA*,IA,IB*,IB,IC*,IC為三相互感器二次電流出入，額定輸入5A，變比可通過監控器單個設置或廣播設置；
